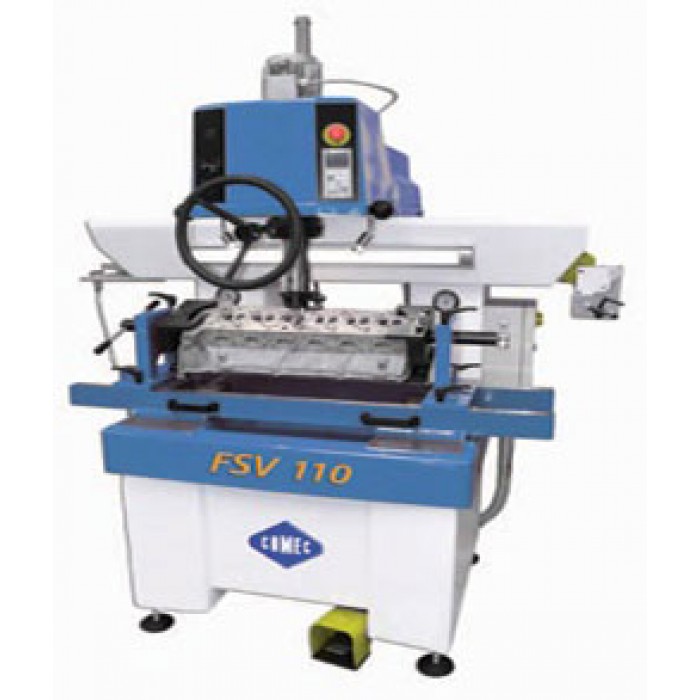

Верстат для відновлення сідел клапанів FSV110

Високоточний верстат розроблений з передовими технологічними і технічними рішеннями, який дозволяє обробляти сідла і направляючі клапанів всіх видів головок циліндрів двигуна. Система автоматичного центрування на основі сферичної та електродвигуна зі змінною швидкістю, що відображається на цифровому дисплеї. Збільшено горизонтальне переміщення шпинделя. Три повітряні подушки. Перша на верхній платформі на шпинделі головки (2 осі). Друга на шпинделі (сферична подушка 360°). Третя на зажимному пристосуванні платформи, нижня платформа (2 осі). Головка зажиму шпинделя верстата має подвійний пневматичний домкрат. Універсальне зажимне пристосування, що має 2 зажими типу ''кліщі'', що обертаються на 360°, з приладдям для всіх видів головок циліндрів двигуна. Зажими на нижній платформі з подвійними пневматичними роз'ємами.

Технічні особливості:

Універсальний, надійний та безпечний верстат з оброблюваними поверхнями з найкращою точністю для всіх видів головок блоку циліндрів двигуна від мотоцикла до промислових транспортних засобів. Дозволяє обробляти із направляючими 3,5 мм та діаметром від 14 до 90 мм. Новий дизайн збірки для більшої жорсткості має надзвичайно міцну конструкцію. Повітряні плаваючі плоскі подушки на головці блоку циліндрів нижньої платформи дозволяють домогтися точного центрування та полегшити зусилля. Нова нижня платформа дозволяє працювати з дуже довгими промисловими головками двигуна. Реєстровані механічні кінцевики ходу для повторних робіт. Комплексне освітлення з неоновим світлом на основі машини та галогенними лампами на головці робочого шпинделя. Вакуумметр, наконечник точила з карбіду та інструмент стійка входить в стандартну комплектацію.

Стандартна комплектація:

Універсальне обертове на 360° 2-х кліщове зажимне пристосування або швидко поворотна система зажиму
200 мм вертикальний хід шпинделя
Регульовані механічні кінцевики ходу
Пристрій для налаштування інструменту
Утримувачі інструменту
Тримачі різців
Заточувальний інструмент з алмазним наконечником
Вакуумметр з подушками
Система освітлення
Фільтр і тестер тиску
Набір ключів
Посібник з експлуатації

Технічні характеристики:

Максимальні розміри головки циліндра
Довжина необмежена
Ширина 550 мм
Висота 450 мм
Оброблювана поверхня від 14 до 90 мм
Переміщення центруючої шпиндельної головки
Поздовжнє переміщення 1080 мм
Поперечне мікрометричне переміщення 8 мм
Вертикальне переміщення шпинделя 200 мм
Максимальний нахил шпинделя +/- 6°
Потужність двигуна шпинделя 0,75 кВт
Швидкість обертання шпинделя 35-700 об/хв.
Потужність електричного живлення 1,5 кВт
Тиск повітря 6 бар
Споживання повітря 300 л/хв.
Рівень шуму при 700 об/хв. 60 дБ
Габаритні розміри 1520x1000x2100 мм
Вага 1200 кг
