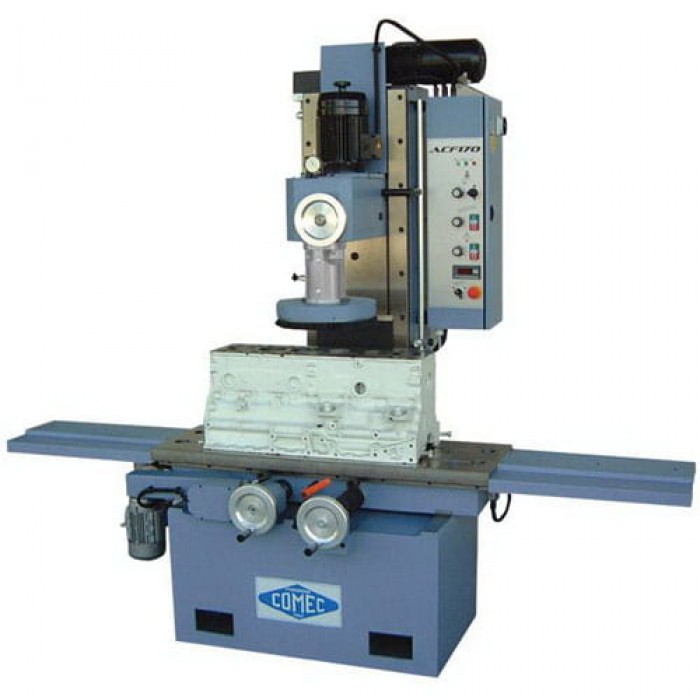

Верстат для розточування циліндрів двигуна ACF170

Розточувальний верстат ACF 170 був розроблений для задоволення потреб всієї лінійки (30 Ø 170 мм) легкових і вантажних блоків циліндрів. Шліфування чудової якості та високої точності досягається шляхом поєднання випробуваних механічних схем та інноваційних технічних рішень, які дозволяють поліпшити продуктивність і адаптивність верстата. Всі компоненти, що поставляються в стандартній комплектації, як центруючий пристрій зі штифтом на шпинделі та циферблатний індикатор, панель управління з усіма функціями для швидкого доступу до всіх елементів управління, або індикатор глибини розточки, допомагають оператору швидше та з меншими труднощами виконати свою роботу. Крім того, регульована швидкість обертання шпинделя з цифровим індикатором дозволяє отримувати відмінну якість шліфування. Маленькі, але корисні прилади, як система змащення колони та столу або швидка подача головки входять і без того в широкий ряд обладнання.

Стандартна комплектація:

Регулятор швидкості шпинделя і цифровий індикатор
Магнітний індикатор налаштування інструментів
Циферблатний індикатор глибини проточки
Пристрій швидкого центрування з індикатором
Обмежувач ходу
Пара паралельних підтримок
Гайковий ключ встановлений
Інструкція

Технічні особливості:

Пристрій швидкого центрування з циферблатним індикатором
Маховичок розточувального шпинделя з мікрометром
Регулятор обмежувача ходу подачі шпинделя
Маховички поздовжньої та поперечної подачі столу
Цифірблатний індикатор глибини розточки
Пульт управління

Технічні характеристики:

Тип для циліндрів
Висота блоку до 650 мм
Діаметр оброблюваного циліндра 30-170 мм
Потужність двигуна шпинделя 1,5 кВт
Подача різців 0,12 мм/об
Рухливість столу 1030х370 мм
Поперечний хід столу 120 мм
Поздовжній хід столу 850 мм
Хід різця макс. 1020 мм
Довжина 1030 мм
Ширина 1020 мм
Висота 2000 мм
Вага 1150 кг
