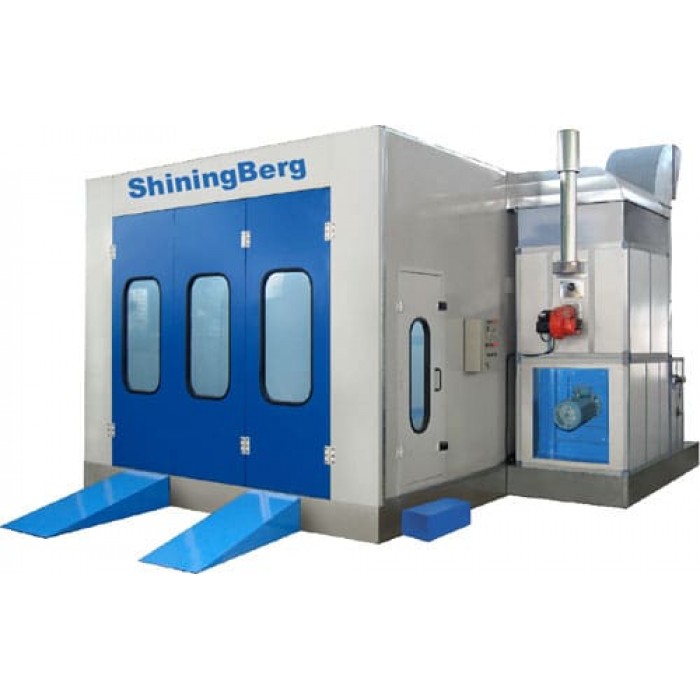

Фарбувально-сушильна камера ShiningBerg призначена для фарбування легкових автомобілів повністю або частково. Малярна камера являє собою кабіну на металевій основі з вентиляторною групою для нагнітання надлишкового тиску повітря всередині кабіни і для забезпечення стійкого повітропотоку.
Камера працює в наступних режимах:
1. ФАРБУВАННЯ
У камері підтримується постійна температура +20-25 °С в залежності від застосовуваної фарби.
2. СУШКА
У камері підтримується постійна температура +60-80 °С в залежності від застосовуваної фарби і встановлених пластмасових деталей автомобіля.
3. ПРОДУВКА
Короткочасний режим для видалення з камери летких з'єднань і парів фарби, а також для охолодження після сушіння.
Кабіна складається з сендвіч-панелей виготовлених з додатковим запасом міцності з товстого металу і наповнених пінополістиролом. Бічні світильники вмонтовані в панелі, кутові світильники розташовані уздовж по всій довжині камери. Всі світильники LED зі зниженим енергоспоживанням і мають вибухозахищене виконання. Сендвіч-панелі по торцях посилені додатковими ребрами жорсткості, що значно продовжує термін їх експлуатації і виключає ситуації коли від надлишкового тиску панель може бути видавлена повітрям. Також захистом від надлишкового тиску є бічні двері оператора.
Основа металева, повністю гратчаста підлога - 5 рядів решіток, навантаження на відбиток колеса 600 кг, під решітками розташовані додаткові металеві панелі для точно розрахованого розподілу повітропотоку всередині камери. Камеру можна за бажанням встановити на підлогу або в приямок.
Два мотора по 7,5 кВт изготовлены по самой надежной и проверенной технологии на сегодняшний день, которая обеспечивает минимальную шумность и вибрацию.
Дана конструкція «біличе колесо» є найнадійнішою в порівнянні з усіма іншими рішеннями.
У комплекті з камерою поставляється повний комплект фільтрів необхідних для повноцінної роботи.
Для введення камери в експлуатацію необхідно додатково придбати:
1) Вентиляційні короби - їх кількість залежить від розмірів приміщення.
2) Дроти для підключення пульта управління до електричного щитка довжина залежить від розмірів приміщення.
* Вентиляційні короби в комплект не входять
Зовнішні розміри камери (ДxШxВ): 7,0x5,3x3,5 м.
Конструктивні особливості:
Кабіна складається з сендвіч-панелей, всередині яких знаходиться матеріал пінополістирол, товщиною 50 мм.
Головні двері: трьохстулкові, розміром (ШxВ) 3,0x2,7 м.
Аварійні двері: (ШxВ) 0,8x2,0 м.
Складовий матеріал: сендвіч-алюміній. Основа: рівна бетонна підлога; Основа камери: повністю гратчаста висота підлоги 30 см; Основа групи притоку висотою 30 см; Максимальне навантаження: 600 кг на колесо. Освітлення: Верхній рівень: 40 ламп по 40 Вт; Нижній рівень: 16 ламп по 40 Вт. Повітрообмін: 24000 м 3/год; Швидкість потоку повітря 0,3 - 0,35 м/сек.
Вентиляційні агрегати: система фільтрів: фільтр попереднього очищення: ступінь фільтрації - 80%;
Стельовий фільтр: ступінь фільтрації - 98%; Фільтр задньої стінки: ступінь фільтрації - 95%;
Температура: Цикл фарбування: 20 °С при -3 °С; Цикл сушіння: 60-80 °С; Температурні режими: Пальник RIELLO G20; Теплова потужність: 200 кВт; Рециркуляція: 90% теплого повітря;
Живлення: електрична трифазна мережа напругою: 380 В, 10,5 кВт - 26 А.
Стандартна комплектація:
- один припливний вентилятор та один витяжний по 7,5 кВт;
- теплообмінник;
- дизельний пальник RIELLO G20;
- ґратчаста металева основа з рядами решіток;
- 2 в'їзні апарелі;
- 3-стулкові в'їзні ворота та сервісні двері;
- пофарбовані стінові панелі з наповнювачем з пінопласту;
- 8 верхніх світильників по 3 лампи в кожному = 24 шт. і бічні;
- електричний пульт управління;
- стельовий фільтр тонкого очищення;
- підлоговий фільтр для поглинання фарбувального туману;
- фільтр попередньо очищення.
Технічні характеристики:
Габарити:
Внутрішні (ГхШхВ) - 6900 х 3900 х 2650 мм
Зовнішні (ГхШхВ) - 7000 x 5350 x 3400 мм
В'їзні апарелі (ШхД) - 520 х 2000 мм
Двері для персоналу (ШхВ) - 650 х 1800 мм
Тепловентиляційний агрегат:
Продуктивність вентилятора 21000 м3/год.
Двигун припливної вентиляції і витяжний 7.5 кВт - 2 шт.
Теплова потужність пальника 180000 ккал/год.
Макс. температура в кабіні 80 °С
Витрата дизельного палива на робочий цикл 6-8 кг
Потужність ламп освітлення 864 Вт
Загальна споживана потужність 16 кВт
Електроживлення 3ф. 380-400В/50Гц
Вантажопідйомність підлоги 600 кг/колесо (0.2 х 0.2 м)
Доставка камери на об'єкт і монтаж - за домовленістю
