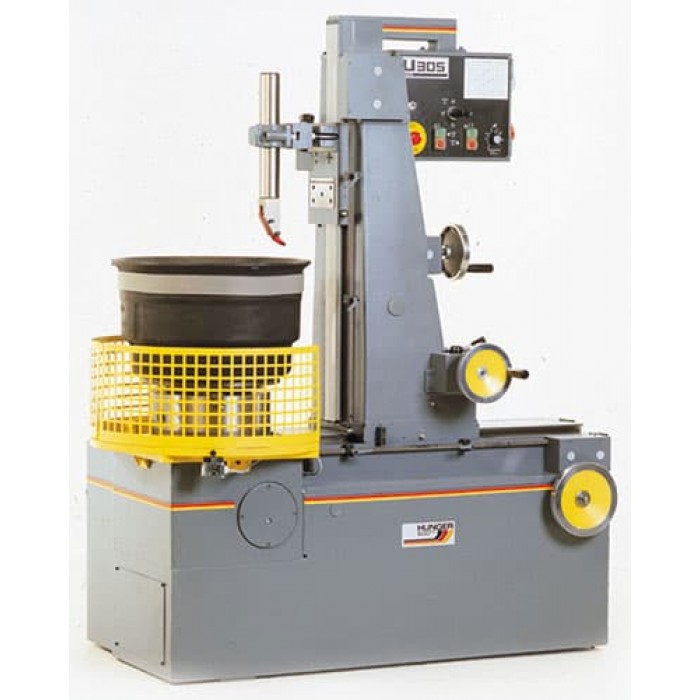

Стенд для розточування гальмівних барабанів U305, 305.00.505.00

U 305 - універсальний вертикальний стенд для розточування і шліфування гальмівних барабанів, гальмівних дисків, маховиків, гальмівних накладок, головок циліндрів та багатьох інших виробів.

Дана модель стенду укомплектована всією необхідною оснасткою для обробки гальмівних барабанів як зі ступицею, так і без неї. Довга поворотна консоль, що входить в комплект стенду, дозволяє розточувати гальмівні барабани з колесами.

Переваги вертикальної конструкції стенду: всі вироби можуть бути затиснуті і відцентровані на горизонтальному робочому столі без будь-яких проблем. Вага оброблюваних виробів розподіляється рівномірно по базовій площині. Для кріплення виробів можуть бути використані трьох кулачковий патрон, установочні фланці, конічні втулки та спеціальні захвати.
Конструкція стенду U 305 призначена для універсального застосування та забезпечує легкість і зручність операцій. Він безвідмовний в роботі, термін служби практично не обмежений. Основний шпиндель встановлений на конічних роликових підшипниках.

Технічні характеристики:

Макс. діаметр колеса 1400 мм
Макс. розточуваний і шліфований діаметр 1210 мм
Мін. розточуваний діаметр 150 мм
Макс. діаметр гальмівного диска 420 мм
Макс. товщина диска 60 мм
Макс. радіальна ширина поверхні гальмівного диска 130 мм
Макс. діаметр маховика 600 мм
Мін. діаметр маховика 300 мм
Вертикальний хід 730 мм, горизонтальний хід 520 мм
Швидкість обертання шпинделя 20-120 об/хв.
Швидкість обертання шліфувального пристосування при контурному шліфуванні 4500 об/хв.
Швидкість обертання шліфувального пристосування при перехресному шліфуванні 2800 об/хв.
Переривчаста подача вперед-назад, вгору-вниз, безступінчата 0-0,4 мм/об.
Споживана потужність 2,6 кВт, 400 V, 50 Hz
Номінальна потужність запобіжників 16 A
Клас захисту IP 54
Основний двигун шпинделя 1,5 кВт
Двигун шліфування 1,1 кВт

Розміри і вага:

ДхШхВ 1,75 x 0,77 x 1,72 м
Необхідна робоча зона 2 x 1,5 м
Вага стенду, включаючи стандартне приладдя і упаковку 900 кг

Видалення пилу
Мін. потік 150 м3/год.
Діаметр з'єднувальної муфти воздуховода 32 мм

Рівень шуму при повному навантаженні, виміряний відповідно до стандарту DIN EN 31201 на відстані 1 м від стенду на відкритому місці становить до 84 дБ.
