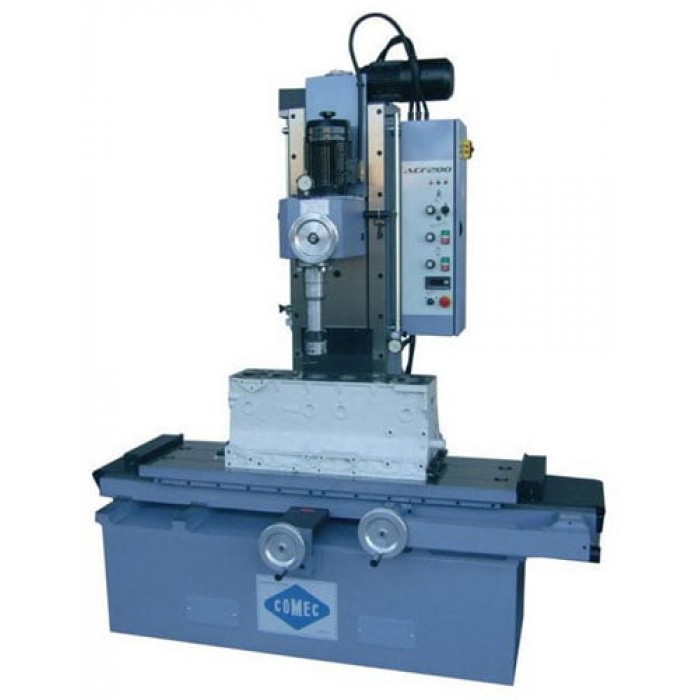

Станок для расточки цилиндров двигателя ACF200

Фрезерно-расточной станок ACF 200 объединяет в себе два основных вида ремонта блоков цилиндра легковых и грузовых автомобилей, таких как растачивание и фрезерование. Компактная конструкция станка позволяет разместить его даже в небольших цехах, в тоже время станок способен обрабатывать широкий диапазон деталей благодаря продольной и поперечной подаче стола и вертикальной подаче головы.
Превосходное качество обработки и точность, получаемая в результате сочетания механической схемы вместе с инновационными техническими решениями, улучшают производительность и универсальность машины.
Все компоненты, предлагаемые со станком в качестве стандартного оборудования, такие как, система быстрого и точного центрирования устройства с пальцем на расточной головке и стрелочный индикатор, быстрая подача головы, панель управления, включая все функции, которые расположены для обеспечения легкого доступа и контроля и устройство глубины расточки помогают оператору выполнять свою работу быстрее, безопаснее и легче.
Операция шлифовки блоков предоставляется благодаря автоматической подаче стола, приводимая в движение с переменной скоростью мотор-редуктором с использованием пластины с фрезой CBN, которая легко снимается с расточного шпинделя.
Расточные и фрезеровальные операции с широкими возможностями регулировки скорости вращения шпинделя, подачи головы и подачи стола, которые контролируются преобразователями частоты, позволяют добиться желаемого качества обработки.
Среди доступных аксессуаров, помимо основных расточных шпинделей в трех различных размерах и пластины фрезы CBN, рекомендуется шпиндель CAT40, устройство заточки инструмента и различные регулируемые опоры для блоков и головок блоков цилиндров.

Стандартная комплектация:

Переменная скорость вращения шпинделя с цифровым индикатором
Переменная подача шпинделя
Переменная подача стола (только для ACF)
Инструмент настройки стрелочного индикатора с магнитным сердечником
Устройство глубины расточки с циферблатным индикатором
Устройство с прецизионным центрированием и измерительным прибором с круговой шкалой
Регулируемые выключатели конца хода
Пара параллельных поддержек, высотой 120 мм
Набор ключей
Руководство по эксплуатации

Технические характеристики:

Диапазон расточки 30-170 мм
Максимальное вертикальное перемещение головы 660 мм
Минимальное-максимальное расстояние головы до стола 3070-1040 мм
Расстояние между шпинделем C/L и колонны 270 мм
Поверхность стола 1340x370 мм
Максимальный ход стола 1200 мм
Максимальная поперечная подача стола 200 мм
Переменная скорость вращения шпинделя 85-850 об/мин
Переменная подача шпинделя 0-175 мм/мин
Переменная подача стола 0-460 мм/мин
Мощность двигателя шпинделя 1,5 кВт
Мощность двигателя быстрой подачи 0,37 кВт
Мощность двигателя подачи стола 0,55 кВт
Габаритные размеры 1860x1150x2170 мм
Вес 1380 кг
